NACHI轴承，NACHI调心球轴承简介

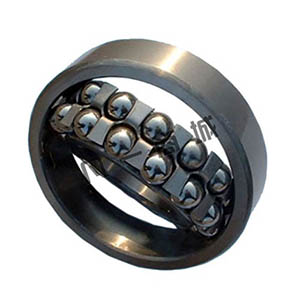

　　调心球轴承是二条滚道的内圈和滚道为球面的外圈之间，装配有圆球状滚珠的轴承。


　　外圈滚道面的曲率中心与轴承中心一致，所以具有与自动调心球轴承同样的调心功能。在轴、外壳出现挠曲时，可以自动调整，不增加轴承负担。调心滚子轴承可以承受径向负荷及二个方向的轴向负荷。径向负荷能力大，适用于有重负荷、冲击负荷的情况。内圈内径是锥孔的轴承，可直接安装。或使用紧定套、拆卸筒安装在圆柱轴上。保持架使用钢板冲压保持架、聚酰胺成形保持架及铜合金车制保持架。


　　调心球轴承有圆柱孔和圆锥孔两种结构，保持架的材质有钢板、合成树脂等。其特点是外圈滚道呈球面形，具有自动调心性，可以补偿不同心度和轴挠度造 调心球轴承成的误差，但其内、外圈相对倾斜度不得超过3度。


　　可承受较大的径向载荷，同时也能承受一定的轴向载荷。该类轴承外圈滚道是球面形，故具有调心性能，当轴受力弯曲或倾斜而使内圈中心线与外圈中心线相对倾斜不超过1°～2.5°时，轴承仍能工作。


　　调心球轴承内孔有圆柱形和圆锥形两种。圆锥形内孔的锥度为1：1 2或1：30。为了加强轴承的润滑性能，在轴承外圈上加工环形油槽和三个油孔。


　　用途


　　调心球轴承适用于承受重载荷与冲击载荷、精密仪表、低噪音电机、汽车、摩托车、冶金、轧机、矿山、石油、造纸、水泥、榨糖等行业及一般机械等。


　　工作要求

　　对于重载荷，工作条件恶劣或对密封有特殊要求的轴承配置，可以用内置式接触型密封调心滚子轴承。该轴承外形尺寸与非密封轴承完全相同，在许多场合可代替非密封轴承。允许调心角度为0.5°，工作温度为-20℃~110℃.轴承内已填装了适量的锂基防锈润滑脂，也可根据用户要求添加润滑脂。根据内圈有无挡边及所用保持架的不同，可分为C型与CA型两种基本型式，C型轴承的特点是内圈无挡边并采用钢板冲压保持架，CA型轴承的特点则为内圈两侧均有挡边且采用车制实体保持架。 该类轴承特别适用于重载荷或振动载荷下工作。 调心滚子轴承在有二条滚道的内圈和滚道为球面的外圈之间，装配有鼓形滚子的轴承。外圈滚道面的曲率中心与轴承中心一致，所以具有与自动调心球轴承同样的调心功能。在轴、外壳出现挠曲时，可以自动调荷及二个方向的轴向负荷。径向负荷能力大，适用于有重负荷、冲击负荷的情况。内圈内径是锥孔的轴承，可直接安装。或使用紧定套、拆卸筒安装在圆柱轴上。保持架使用钢板冲压保持架、聚酰胺成形保持架及铜合金车制保持架。
